ترمیم سازه‌های بتنی؛ روش‌های علمی، مصالح و مراحل اجرای اصولی

فهرست مطالب

• مقدمه

• چرا سازه‌های بتنی نیاز به ترمیم دارند؟

• استانداردهای مرجع در ترمیم سازه‌های بتنی

• مراحل ترمیم سازه‌های بتنی

• روش‌های ترمیم سازه‌های بتنی

• مصالح ترمیم بتن

• هزینه‌های ترمیم سازه‌های بتنی

• فناوری‌های نوین در ترمیم سازه‌های بتنی

• جمع‌بندی

• سوالات متداول

مقدمه

سازه‌های بتنی ستون‌فقرات زیرساخت‌های مدرن را تشکیل می‌دهند؛ از پل‌ها و سدها گرفته تا ساختمان‌های مسکونی و تأسیسات صنعتی. با وجود مقاومت و دوام بالای بتن، هیچ سازه‌ای در برابر گذر زمان و عوامل مخرب محیطی مصون نمی‌ماند. آمارها نشان می‌دهد که هزینه‌های صرف‌شده برای ترمیم سازه‌های بتنی در سال‌های اخیر از هزینه‌های ساخت سازه‌های جدید فراتر رفته است. این واقعیت، اهمیت دانش تخصصی ترمیم را بیش از پیش نمایان می‌سازد.

ترمیم سازه‌های بتنی در اصل شامل جایگزینی، اصلاح یا تعمیر عضو آسیب‌دیده یک سازه است تا طول عمر مفید آن افزایش یابد و عملکرد آن بهبود پیدا کند. آنچه یک پروژه ترمیم را از یک تعمیر ساده متمایز می‌کند، رویکرد سیستماتیک، رعایت استانداردهای معتبر و انتخاب آگاهانه مصالح و روش‌های اجرایی است. در این راهنما، تمام ابعاد این فرآیند پیچیده را به زبانی روان و بر پایه آخرین یافته‌های علمی و تجربی بررسی می‌کنیم.

چرا سازه‌های بتنی نیاز به ترمیم دارند؟

آسیب‌های وارده به سازه‌های بتنی ریشه‌های متنوعی دارند که شناخت آن‌ها نخستین گام در مسیر ترمیم اصولی محسوب می‌شود.

عوامل اجرایی و طراحی: بسیاری از آسیب‌ها ریشه در اشتباهات طراحی یا ضعف‌های اجرایی دارند. استفاده از استانداردهای نامناسب برای شرایط اقلیمی خاص، کم‌کاری در عملیات ویبره، سیستم عمل‌آوری ناقص و استفاده از سنگدانه‌های آلوده از جمله این عوامل هستند. پدیده کرموشدگی یا لانه‌زنبوری که در اثر ویبره نامناسب یا اختلاط غلط ایجاد می‌شود، یکی از شایع‌ترین این آسیب‌هاست.

حملات شیمیایی و خوردگی: کلریدها و سولفات‌ها از مهم‌ترین دشمنان سازه‌های بتنی به شمار می‌روند. وجود کلرید آزاد در بتن می‌تواند لایه محافظتی اطراف آرماتورها را از بین ببرد و فرآیند خوردگی را آغاز کند. وقتی میزان کلرید موجود در بتن از ۶/۰ کیلوگرم در هر متر مکعب فراتر رود، شرایط برای خوردگی کلریدی فراهم می‌شود.

عوامل محیطی و فیزیکی: سیکل‌های ذوب و یخ‌بندان، تبلور نمک‌ها در منافذ بتن، سایش سطحی، آتش‌سوزی و زلزله از دیگر عواملی هستند که یکپارچگی سازه را به مخاطره می‌اندازند. ترک‌های جمع‌شدگی ناشی از کاهش حجم بتن در فرآیند خشک‌شدن نیز از آسیب‌های رایجی هستند که در صورت بی‌توجهی، می‌توانند به دروازه‌هایی برای نفوذ عوامل مخرب تبدیل شوند.

استانداردهای مرجع در ترمیم سازه‌های بتنی

هر پروژه ترمیم سازه‌های بتنی باید بر اساس استانداردهای معتبر طراحی و اجرا شود. این استانداردها چارچوبی مشخص برای ارزیابی، طراحی، اجرا و کنترل کیفیت فراهم می‌آورند.

ACI 562: موسسه بتن آمریکا استاندارد ACI 562 را به عنوان اولین استاندارد مبتنی بر عملکرد در حوزه ترمیم بتن مسلح منتشر کرده است. نسخه ۲۰۲۵ این استاندارد با عنوان «ارزیابی، تعمیر و بازسازی سازه‌های بتنی موجود» حداقل الزامات را برای ارزیابی و طراحی راهبردهای ترمیم مناسب تعیین می‌کند. این استاندارد علاوه بر مباحث سازه‌ای، به دوام سازه و افزایش فاصله زمانی بین تعمیرات نیز توجه ویژه دارد. یکی از نکات کلیدی ACI 562 تمایز بین نیازهای نظری و عملکردی است؛ به طوری که در پروژه‌هایی با شرایط متنوع، طراح حرفه‌ای انعطاف قابل‌توجهی در انتخاب مصالح و استراتژی‌های ترمیم دارد.

EN 1504: استاندارد اروپایی EN 1504 به عنوان مرجعی جامع برای محصولات و سیستم‌های حفاظت و تعمیر سازه‌های بتنی شناخته می‌شود. این استاندارد در ۱۱ اصل، روش‌های مختلف ترمیم از بازسازی بتن و مقاوم‌سازی تا حفاظت کاتدی و کنترل مناطق آندی را پوشش می‌دهد. بخش EN 1504-3 مرجع اصلی برای انتخاب و طراحی مواد ترمیمی بتن محسوب می‌شود.

ISO 16311: استاندارد بین‌المللی ISO 16311 که در سال ۲۰۲۴ به‌روزرسانی شده، چارچوب و اصول کلی نگهداری و تعمیر انواع سازه‌های بتنی موجود را ارائه می‌دهد و به عنوان مرجعی جهانی برای طراحی تعمیرات شناخته می‌شود.

مراحل ترمیم سازه‌های بتنی

ترمیم سازه‌های بتنی فرآیندی گام‌به‌گام است که هر مرحله آن بر موفقیت نهایی تأثیر مستقیم دارد.

ارزیابی اولیه و تشخیص آسیب

نخستین گام، شناسایی دقیق علت و میزان آسیب است. این مرحله شامل بررسی چشمی، آزمایش‌های غیرمخرب (مانند التراسونیک و اشعه ایکس)، نمونه‌برداری از بتن و آرماتورها و تحلیل نتایج آزمایشگاهی می‌شود. ارزیابی باید هم ابعاد آسیب و هم ریشه‌های آن را مشخص کند تا راهکار ترمیم متناسب با ماهیت مشکل طراحی شود.

طراحی راهبرد ترمیم

پس از ارزیابی، نوبت به طراحی راهبرد ترمیم می‌رسد. در این مرحله، مهندس طراح با در نظر گرفتن عواملی مانند شدت آسیب، شرایط محیطی، محدودیت‌های پروژه، نوع سازه و بودجه موجود، مناسب‌ترین روش و مصالح را انتخاب می‌کند. طراحی ترمیم شامل تعیین نحوه انجام عملیات، طراحی ملات مناسب، بررسی سازگاری ملات با بتن موجود، شرایط آماده‌سازی سطح و برنامه عمل‌آوری پس از ترمیم است.

آماده‌سازی سطح

کیفیت ترمیم تا حد زیادی به آماده‌سازی صحیح سطح بستگی دارد. این مرحله شامل تخریب بتن‌های آسیب‌دیده و سست، تمیزکاری سطح، زبرزنی و ایجاد بستر مناسب برای چسبندگی مصالح ترمیمی است. روش‌های متداول آماده‌سازی شامل ماسه‌پاشی، ساچمه‌پاشی، آب‌پاشی پرفشار و استفاده از ابزارهای مکانیکی مانند تیشه دستی یا برقی می‌شود. برای دستیابی به چسبندگی مطلوب، بستر باید عاری از گردوغبار، روغن و هرگونه آلودگی باشد.

اجرای ترمیم

اجرای ترمیم با توجه به روش انتخابی انجام می‌شود که در بخش بعدی به تفصیل به آن می‌پردازیم. در این مرحله، رعایت دقیق دستورالعمل‌های کارخانه‌های تولیدکننده مصالح، شرایط محیطی (دما و رطوبت) و زمان‌بندی مناسب از اهمیت بالایی برخوردار است.

عمل‌آوری و کنترل کیفیت

مرحله نهایی، عمل‌آوری مصالح ترمیمی و انجام آزمایش‌های کنترل کیفیت است. بسیاری از ملات‌های تعمیری پایه سیمانی نیاز به بستر اشباع از آب (SSD) دارند و پس از اجرا باید شرایط عمل‌آوری مناسب برای آن‌ها فراهم شود. کنترل کیفیت شامل آزمایش‌های چسبندگی، مقاومت فشاری و بررسی ظاهری سطح ترمیم‌شده است.

روش‌های ترمیم سازه‌های بتنی

انتخاب روش مناسب برای ترمیم سازه‌های بتنی به نوع و شدت آسیب، ابعاد ناحیه آسیب‌دیده، شرایط دسترسی و الزامات سازه‌ای بستگی دارد. در ادامه، مهم‌ترین روش‌های ترمیم را بررسی می‌کنیم.

تزریق رزین اپوکسی

تزریق رزین اپوکسی یکی از پیشرفته‌ترین و مؤثرترین روش‌های ترمیم ترک‌های عمیق و بازگرداندن یکپارچگی ساختاری بتن محسوب می‌شود. در این روش، پس از شناسایی دقیق مسیر ترک، پکرها (نازل‌های تزریق) در فواصل مشخص نصب می‌شوند و رزین اپوکسی با فشار مناسب به داخل ترک تزریق می‌گردد. اپوکسی به دلیل چسبندگی بالا، مقاومت مکانیکی عالی و قابلیت نفوذ در ریزترک‌ها، برای ترمیم ترک‌های سازه‌ای بسیار مناسب است. این روش برای ترک‌های فعال (ترک‌هایی که همچنان در حال گسترش هستند) توصیه نمی‌شود و باید ابتدا علت حرکت ترک برطرف گردد.

شاتکریت (بتن‌پاشی)

شاتکریت یا بتن‌پاشی روشی است که در آن ملات یا بتن با سرعت بالا بر روی سطح پاشیده می‌شود. این روش برای ترمیم سطوح بزرگ، کرموشدگی‌های گسترده و بازسازی بخش‌های فرسوده سازه بسیار کارآمد است. شاتکریت به دو روش خشک و مرطوب اجرا می‌شود و به دلیل تراکم بالای حاصل از پاشش، چسبندگی عالی به بستر ایجاد می‌کند. از این روش به‌طور گسترده در ترمیم پل‌ها، تونل‌ها، سدها و دیوارهای حائل استفاده می‌شود.

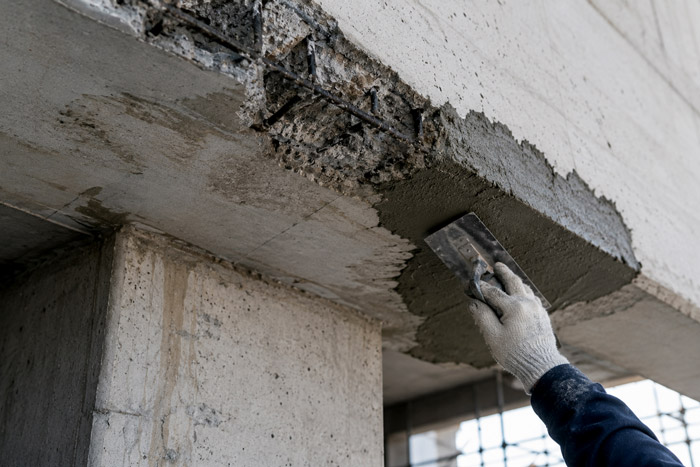

ترمیم با ملات‌های تعمیری

برای آسیب‌های سطحی، ترک‌های ریز و نواحی محدود، استفاده از ملات‌های تعمیری رایج‌ترین روش است. این ملات‌ها در سه دسته اصلی تولید می‌شوند:

• ملات‌های سیمانی: ساده‌ترین و اقتصادی‌ترین گزینه برای ترمیم‌های غیرسازه‌ای

• ملات‌های سیمانی اصلاح‌شده با پلیمر: با افزودن پلیمرها، چسبندگی و دوام افزایش می‌یابد

• ملات‌های پلیمری (اپوکسی و پلی‌استر): برای ترمیم‌های سازه‌ای و محیط‌های با شرایط ویژه

ملات‌های ترمیمی آماده در دو نوع دانه‌درشت و دانه‌ریز تولید می‌شوند که هر کدام کاربرد مشخصی دارند. برای ترمیم کرموشدگی، ابتدا بخش‌های سست تخریب می‌شوند و سپس ملات مناسب در ناحیه تخریب‌شده اجرا می‌گردد.

مقاوم‌سازی با کامپوزیت‌های FRP

سیستم‌های الیاف مسلح شده با پلیمر (FRP) به عنوان یکی از روش‌های نوین و کارآمد برای تقویت سازه‌های بتنی مطرح شده‌اند. ورق‌ها یا نوارهای FRP با استفاده از چسب‌های اپوکسی بر روی سطح بتن چسبانده می‌شوند و ظرفیت باربری سازه را افزایش می‌دهند. از مزایای این روش می‌توان به وزن کم، سرعت اجرای بالا، مقاومت در برابر خوردگی و عدم ایجاد محدودیت معماری اشاره کرد. پیش از اجرای FRP، تمام آسیب‌های سطحی باید با ملات ترمیمی مناسب برطرف شوند.

افزایش سطح مقطع و ژاکت بتنی

در روش افزایش سطح مقطع، با افزودن یک لایه بتن یا ملات بر روی عضو موجود، ظرفیت باربری آن افزایش می‌یابد. ژاکت بتنی یکی از رایج‌ترین روش‌های تقویت ستون‌هاست که در آن اطراف ستون با آرماتوربندی و بتن‌ریزی مجدد پوشانده می‌شود. این روش برای سازه‌هایی که نیاز به افزایش قابل‌توجه مقاومت دارند بسیار مؤثر است.

ترمیم با گروت

گروت‌ریزی روشی برای پر کردن حفره‌ها، ترک‌های بزرگ و فضاهای خالی زیر تجهیزات است. دوغاب سیمانی یا اپوکسی با فشار مناسب به داخل حفره تزریق می‌شود و پس از سخت‌شدن، پیوستگی سازه را بازیابی می‌کند.

مصالح ترمیم بتن

انتخاب مصالح مناسب برای ترمیم سازه‌های بتنی یکی از حساسترین مراحل طراحی است. مصالح ترمیمی باید از نظر خواص مکانیکی، ضریب انبساط حرارتی، نفوذپذیری و چسبندگی با بتن موجود سازگاری داشته باشند.

ملات‌های پایه سیمانی: این ملات‌ها از سیمان، سنگدانه‌های ریز و افزودنی‌های مختلف تشکیل می‌شوند. افزودنی‌هایی مانند میکروسیلیس و پلیمرها می‌توانند خواص آن‌ها را به‌طور قابل‌توجهی بهبود بخشند. ملات‌های سیمانی برای ترمیم‌های عمومی و نواحی با حجم بالا گزینه‌ای اقتصادی و کارآمد هستند.

ملات‌های اپوکسی: این ملات‌ها از رزین اپوکسی، هاردنر و سنگدانه‌ها تشکیل می‌شوند. چسبندگی فوق‌العاده، مقاومت شیمیایی بالا و جمع‌شدگی ناچیز از ویژگی‌های بارز این دسته از مصالح است. ملات‌های اپوکسی سه‌جزئی برای ترمیم‌های سازه‌ای با اهمیت بالا استفاده می‌شوند.

گروت‌های اپوکسی و سیمانی: برای تزریق در ترک‌ها و فضاهای خالی، گروت‌ها انتخاب مناسبی هستند. گروت‌های اپوکسی بدون نیاز به آب، فرآیند پخت را تکمیل می‌کنند و جمع‌شدگی بسیار کمی دارند.

هزینه‌های ترمیم سازه‌های بتنی

هزینه ترمیم سازه‌های بتنی به عوامل متعددی وابسته است و برآورد دقیق آن نیازمند بررسی موردی پروژه می‌باشد. با این حال، شناخت عوامل مؤثر بر هزینه به برنامه‌ریزی بهتر کمک می‌کند.

عوامل اصلی تعیین‌کننده هزینه عبارتند از: وسعت و عمق آسیب، روش ترمیم انتخابی، نوع مصالح، شرایط دسترسی به ناحیه آسیب‌دیده، هزینه‌های آماده‌سازی سطح، و نیروی انسانی متخصص. به عنوان نمونه، هزینه اجرای سیستم FRP بین ۱.۵ تا ۵ میلیون تومان به ازای هر مترمربع متغیر است که به نوع الیاف، تعداد لایه‌ها و شرایط پروژه بستگی دارد.

اگرچه هزینه ترمیم ممکن است در نگاه اول قابل‌توجه به نظر برسد، اما در مقایسه با هزینه تخریب و بازسازی کامل سازه، به‌مراتب اقتصادی‌تر است. علاوه بر این، ترمیم به‌موقع از گسترش آسیب و افزایش هزینه‌های آتی جلوگیری می‌کند.

فناوری‌های نوین در ترمیم سازه‌های بتنی

صنعت ترمیم سازه‌های بتنی با سرعت در حال تحول است و فناوری‌های جدیدی پا به عرصه گذاشته‌اند که چشم‌انداز این حوزه را دگرگون می‌کنند.

بتن خودترمیم‌شونده: یکی از هیجان‌انگیزترین پیشرفت‌ها در این حوزه، بتن خودترمیم‌شونده است. در این فناوری، کپسول‌های نانویی حاوی باکتری‌های خاص (مانند باسیلوس) و مواد مغذی درون مخلوط بتن قرار می‌گیرند. هنگامی که ترک ایجاد می‌شود، این کپسول‌ها شکسته شده و باکتری‌ها با تولید کربنات کلسیم، ترک را ترمیم می‌کنند. اگرچه این فناوری هنوز در مراحل تکامل است، پتانسیل بالایی برای کاهش چشمگیر هزینه‌های نگهداری و تعمیرات دارد.

مواد ترمیمی پیشرفته: تحقیقات جدید بر روی چسب‌های قلیایی‌فعال با ترکیبات هیبریدی نشان داده است که این مواد می‌توانند مقاومت چسبندگی برشی ۱۵ تا ۲۵ درصد بیشتری نسبت به مواد سنتی در محیط‌های شیمیایی خورنده ارائه دهند. همچنین، کامپوزیت‌های اصلاح‌شده با زیست‌پلیمرها و ملات‌های خودتراکم سبز با استفاده از نانوسیلیس و مواد بازیافتی، گزینه‌های جدیدی برای ترمیم سازه‌ها با رویکرد پایدار فراهم آورده‌اند.

سیستم‌های پایش هوشمند: استفاده از حسگرهای متصل به شبکه‌های اینترنتی اشیاء (IoT) امکان پایش لحظه‌ای وضعیت سازه‌ها را فراهم کرده است. این سیستم‌ها با شناسایی زودهنگام آسیب، امکان برنامه‌ریزی ترمیم‌های پیشگیرانه را می‌دهند و از بروز خرابی‌های ناگهانی و پرهزینه جلوگیری می‌کنند.

جمع‌بندی

ترمیم سازه‌های بتنی فرآیندی تخصصی و چندوجهی است که با شناخت دقیق آسیب آغاز می‌شود و با انتخاب آگاهانه روش و مصالح مناسب ادامه می‌یابد. رعایت استانداردهای معتبر مانند ACI 562، EN 1504 و ISO 16311 تضمین‌کننده کیفیت و دوام ترمیم است. از روش‌های سنتی مانند تزریق اپوکسی و شاتکریت تا فناوری‌های نوین همچون FRP و بتن خودترمیم‌شونده، هر کدام کاربردهای خاص خود را دارند و انتخاب درست آن‌ها نیازمند تخصص و تجربه است.

سرمایه‌گذاری در ترمیم اصولی، نه‌تنها از هزینه‌های سنگین بازسازی در آینده جلوگیری می‌کند، بلکه ایمنی و طول عمر مفید سازه را به‌طور قابل‌توجهی افزایش می‌دهد. با توجه به روند رو به رشد هزینه‌های ساخت و اهمیت زیرساخت‌های موجود، دانش ترمیم سازه‌های بتنی به یکی از ضروری‌ترین مهارت‌های مهندسی عمران تبدیل شده است.

سوالات متداول

۱. تفاوت ترمیم بتن با مقاوم‌سازی بتن چیست؟

ترمیم بتن به بازگرداندن سازه به حالت اولیه خود پس از آسیب‌دیدگی گفته می‌شود، در حالی که مقاوم‌سازی به افزایش ظرفیت باربری سازه برای شرایط جدید (مانند تغییر کاربری یا بارگذاری بیشتر) اشاره دارد. در بسیاری از پروژه‌ها، این دو هدف به طور هم‌زمان دنبال می‌شوند.

۲. بهترین روش برای ترمیم ترک‌های بتن چیست؟

بهترین روش به نوع و ابعاد ترک بستگی دارد. برای ترک‌های ریز و سطحی، استفاده از ملات‌های تعمیری کافی است. برای ترک‌های عمیق و سازه‌ای، تزریق رزین اپوکسی بهترین گزینه محسوب می‌شود. ترک‌های فعال نیاز به بررسی و رفع علت اولیه دارند.

۳. آیا ترمیم بتن هزینه‌ی کمتری نسبت به تخریب و بازسازی دارد؟

بله، در اغلب موارد ترمیم سازه‌های بتنی به‌مراتب اقتصادی‌تر از تخریب و بازسازی کامل است. ترمیم به‌موقع از گسترش آسیب جلوگیری کرده و هزینه‌های آتی را به شدت کاهش می‌دهد.

۴. چه استانداردهایی برای ترمیم بتن وجود دارد؟

مهم‌ترین استانداردهای بین‌المللی عبارتند از: ACI 562 از موسسه بتن آمریکا، EN 1504 از اتحادیه اروپا و ISO 16311 از سازمان بین‌المللی استانداردسازی.

۵. آیا بتن خودترمیم‌شونده جایگزین روش‌های سنتی ترمیم خواهد شد؟

بتن خودترمیم‌شونده پتانسیل بالایی برای کاهش نیاز به ترمیم‌های دوره‌ای دارد، اما در حال حاضر هنوز در مراحل تحقیقاتی و آزمایشی قرار دارد و برای کاربردهای گسترده نیاز به توسعه بیشتر دارد. این فناوری مکمل روش‌های موجود است، نه جایگزین کامل آن‌ها.
