دنیای شگفت‌انگیز کامپوزیت‌های FRP در خدمت بتن

فهرست مطالب

• مقدمه

• کامپوزیت FRP چیست و از چه موادی تشکیل شده است؟

• انواع کامپوزیت‌های FRP در مقاوم‌سازی بتن

• مزایای مقاوم‌سازی بتن با کامپوزیت‌های FRP

• استانداردهای مرجع در طراحی و اجرای FRP

• مراحل اجرای مقاوم‌سازی بتن با کامپوزیت‌های FRP

• کاربردهای مقاوم‌سازی بتن با کامپوزیت‌های FRP

• فناوری‌های نوین و رویکردهای کم‌هزینه

• جمع‌بندی

• سوالات متداول

مقدمه

سازه‌های بتنی در طول عمر خود با چالش‌های متعددی روبرو می‌شوند. تغییر کاربری ساختمان‌ها، افزایش بارهای بهره‌برداری، آیین‌نامه‌های لرزه‌ای به‌روز شده، خوردگی آرماتورها و آسیب‌های ناشی از زلزله یا آتش‌سوزی، همگی عواملی هستند که می‌توانند ظرفیت باربری یک سازه را زیر سؤال ببرند. در چنین شرایطی، مقاوم‌سازی بتن با کامپوزیت‌های FRP به عنوان راه‌حلی نوین و کارآمد وارد میدان می‌شود.

سیستم‌های FRP (Fiber-Reinforced Polymers) که از ترکیب الیاف با مقاومت بالا و ماتریس پلیمری تشکیل می‌شوند، در دو دهه اخیر تحولی شگرف در صنعت تعمیر و تقویت سازه‌ها ایجاد کرده‌اند. این مواد که در ابتدا در صنایع هوافضا و دریایی به کار می‌رفتند، به سرعت جای خود را در مهندسی عمران باز کردند و امروزه به عنوان یکی از مؤثرترین روش‌های مقاوم‌سازی شناخته می‌شوند. آنچه FRP را از روش‌های سنتی متمایز می‌سازد، نسبت استثنایی استحکام به وزن، مقاومت ذاتی در برابر خوردگی، و قابلیت اجرا در فضاهای محدود بدون ایجاد تغییرات محسوس در ابعاد سازه است.

کامپوزیت FRP چیست و از چه موادی تشکیل شده است؟

کامپوزیت FRP یک ماده مرکب است که از دو جزء اصلی تشکیل می‌شود: الیاف تقویت‌کننده و ماتریس پلیمری. الیاف که وظیفه تحمل بارهای کششی را بر عهده دارند، از موادی مانند کربن، شیشه، آرامید یا بازالت ساخته می‌شوند. ماتریس پلیمری که معمولاً از جنس رزین اپوکسی، پلی‌استر یا وینیل‌استر است، الیاف را در کنار یکدیگر نگه داشته، بار را بین آن‌ها منتقل می‌کند و از الیاف در برابر عوامل محیطی محافظت می‌نماید.

رزین اپوکسی به دلیل چسبندگی عالی به بتن، مقاومت شیمیایی بالا و خواص مکانیکی مطلوب، پرکاربردترین ماتریس در سیستم‌های FRP مورد استفاده در مقاوم‌سازی بتن محسوب می‌شود. ترکیب این دو جزء، ماده‌ای با خواصی فراتر از هر یک از اجزای تشکیل‌دهنده به تنهایی پدید می‌آورد.

انواع کامپوزیت‌های FRP در مقاوم‌سازی بتن

انتخاب نوع الیاف در مقاوم‌سازی بتن با کامپوزیت‌های FRP تأثیر مستقیمی بر عملکرد، هزینه و دوام نهایی سیستم دارد. هر نوع الیاف ویژگی‌های منحصربه‌فردی دارد که آن را برای کاربردهای خاص مناسب می‌سازد.

CFRP (کامپوزیت الیاف کربن)

الیاف کربن با بالاترین مدول الاستیسیته و مقاومت کششی در میان انواع الیاف، گزینه‌ای ایده‌آل برای پروژه‌هایی هستند که نیاز به افزایش چشمگیر سختی و مقاومت دارند. مقاوم‌سازی بتن با کامپوزیت‌های CFRP در پروژه‌های پل‌سازی، ساختمان‌های بلندمرتبه و سازه‌های با اهمیت بالا رایج است. تحقیقات نشان داده است که تیرهای بتنی مسلح شده با CFRP افزایش بار نهایی تا ۶۶ درصد را تجربه می‌کنند. CFRP همچنین در محیط‌های خورنده و شرایط جوی سخت، عملکردی برتر از سایر گزینه‌ها ارائه می‌دهد. هرچند هزینه بالاتر این نوع، کاربرد آن را به پروژه‌های با اولویت عملکرد بالا محدود می‌سازد.

GFRP (کامپوزیت الیاف شیشه)

GFRP با قیمت مناسب‌تر نسبت به CFRP، گزینه‌ای اقتصادی برای پروژه‌های با نیازهای مقاومتی متوسط محسوب می‌شود. الیاف شیشه اگرچه مدول الاستیسیته کمتری نسبت به کربن دارند، اما همچنان مقاومت کششی قابل‌توجهی ارائه می‌دهند. GFRP برای تقویت خمشی و برشی تیرها، محصورسازی ستون‌ها و پروژه‌های با بودجه محدود انتخاب مناسبی است. مطالعات نشان داده است که چسبندگی GFRP به بتن می‌تواند به مقادیر ۲٫۵ تا ۳٫۸ مگاپاسکال برسد. نسبت هزینه به عملکرد مطلوب GFRP، آن را به پرمصرف‌ترین نوع FRP در پروژه‌های عمرانی تبدیل کرده است.

AFRP (کامپوزیت الیاف آرامید)

الیاف آرامید با مقاومت ضربه‌ای بالا و چقرمگی استثنایی، برای کاربردهایی که سازه در معرض بارهای دینامیکی یا ضربه‌ای قرار دارد، مناسب هستند. این الیاف در پروژه‌های مقاوم‌سازی در برابر انفجار و ضربات ناگهانی کاربرد دارند.

BFRP (کامپوزیت الیاف بازالت)

الیاف بازالت به عنوان گزینه‌ای نسبتاً جدید و پایدار از نظر زیست‌محیطی، ترکیبی از خواص مکانیکی خوب و هزینه متوسط را ارائه می‌دهند. این الیاف در برابر قلیایی‌ها و محیط‌های شیمیایی مقاومت مناسبی دارند و در پروژه‌های دریایی و زیرساخت‌های در تماس با خاک کاربرد پیدا کرده‌اند.

مزایای مقاوم‌سازی بتن با کامپوزیت‌های FRP

مقاوم‌سازی بتن با کامپوزیت‌های FRP نسبت به روش‌های سنتی مانند افزایش سطح مقطع، ژاکت بتنی یا اتصال ورق‌های فولادی، مزایای متعددی دارد که آن را به گزینه‌ای جذاب برای مهندسان تبدیل کرده است.

نسبت استحکام به وزن فوق‌العاده: FRP با وزن بسیار کم، مقاومت کششی بسیار بالایی ارائه می‌دهد. این ویژگی باعث می‌شود اضافه‌بار محسوسی به سازه وارد نشود و در عین حال ظرفیت باربری به شکل قابل‌توجهی افزایش یابد.

مقاومت در برابر خوردگی: برخلاف فولاد، کامپوزیت‌های FRP در برابر رطوبت، کلریدها و محیط‌های شیمیایی خورنده مقاوم هستند. این ویژگی، FRP را به گزینه‌ای ایده‌آل برای سازه‌های ساحلی، پل‌ها و تأسیسات صنعتی تبدیل کرده است.

سهولت و سرعت اجرا: سیستم‌های FRP بدون نیاز به تجهیزات سنگین و در فضاهای محدود قابل اجرا هستند. فرآیند نصب معمولاً شامل آماده‌سازی سطح، چسباندن و عمل‌آوری است که در مقایسه با قالب‌بندی و آرماتوربندی روش‌های سنتی، زمان بسیار کمتری نیاز دارد.

عدم تغییر ابعاد محسوس: ضخامت کم لایه‌های FRP (معمولاً چند میلی‌متر) باعث می‌شود ابعاد سازه به طور محسوس تغییر نکند. این مزیت در پروژه‌هایی که محدودیت معماری یا فضایی وجود دارد، بسیار ارزشمند است.

کاهش هزینه‌های چرخه عمر: اگرچه هزینه اولیه FRP ممکن است از برخی روش‌های سنتی بیشتر باشد، اما کاهش نیاز به نگهداری، افزایش طول عمر مفید و سهولت اجرا، هزینه‌های چرخه عمر را به شکل قابل‌توجهی کاهش می‌دهد.

استانداردهای مرجع در طراحی و اجرای FRP

پروژه‌های مقاوم‌سازی بتن با کامپوزیت‌های FRP باید بر اساس استانداردهای معتبر طراحی و اجرا شوند. رعایت این استانداردها، علاوه بر تضمین کیفیت، اعتبار فنی پروژه را نزد ناظران و کارفرمایان افزایش می‌دهد.

ACI CODE-440.13-24: مؤسسه بتن آمریکا این آیین‌نامه را به عنوان مرجعی برای طراحی راهبردهای مقاوم‌سازی سازه‌های بتنی با استفاده از سیستم‌های FRP منتشر کرده است. این آیین‌نامه که در سال ۲۰۲۴ به‌روزرسانی شده، الزامات طراحی برای سیستم‌های FRP چسبانده شده خارجی (EB) و نصب شده در نزدیکی سطح (NSM) را پوشش می‌دهد. فصول این آیین‌نامه شامل الزامات سیستم FRP، الزامات بستر بتنی، طراحی برای تقویت خمشی، طراحی برای تقویت برشی و جزئیات اجرایی است.

ACI PRC-440.2-23: این راهنما که در سال ۲۰۲۳ منتشر شده، اطلاعات جامعی درباره تاریخچه، خواص مواد، توصیه‌های مهندسی، اجرا و بازرسی سیستم‌های FRP مورد استفاده در مقاوم‌سازی سازه‌های بتنی ارائه می‌دهد. این سند بر اساس دانش حاصل از تحقیقات تجربی، کارهای تحلیلی و کاربردهای میدانی سیستم‌های FRP تدوین شده است.

ACI SPEC-440.12-22: این مشخصات فنی که در سال ۲۰۲۲ منتشر شده، الزامات اجرایی برای مقاوم‌سازی سازه‌های بتنی با استفاده از مواد FRP چسبانده شده خارجی به روش لایه‌گذاری تر (Wet Layup) را تعیین می‌کند. این مشخصات شامل الزامات آماده‌سازی سطح، اجرای پرایمر و پاتی، اشباع الیاف خشک، نصب بر روی بستر، شناسایی و تعمیر نقص‌ها و آزمایش‌های کنترل کیفیت می‌شود.

ISO 10406-2:2025: این استاندارد بین‌المللی که به‌تازگی منتشر شده، روش‌های آزمایشی قابل‌اجرا بر روی ورق‌های FRP مورد استفاده در ارتقای اعضای بتنی را مشخص می‌کند.

مراحل اجرای مقاوم‌سازی بتن با کامپوزیت‌های FRP

اجرای موفق مقاوم‌سازی بتن با کامپوزیت‌های FRP نیازمند رعایت دقیق یک سلسله مراحل مشخص است. هر گونه کوتاهی در هر یک از این مراحل، می‌تواند کیفیت نهایی ترمیم را به خطر بیندازد.

ارزیابی و طراحی

نخستین گام، ارزیابی دقیق وضعیت سازه و تعیین نیازهای مقاوم‌سازی است. این مرحله شامل بررسی وضعیت بتن، شناسایی آسیب‌های موجود، تعیین بارهای بهره‌برداری جدید و طراحی سیستم FRP متناسب با نیازهای پروژه می‌شود. طراحی باید بر اساس استانداردهای مرجع مانند ACI 440.13-24 انجام شود و شامل تعیین نوع الیاف، تعداد لایه‌ها، الگوی چیدمان و روش اتصال باشد.

آماده‌سازی سطح بستر

کیفیت اتصال بین FRP و بتن تا حد زیادی به آماده‌سازی صحیح سطح بستگی دارد. در این مرحله، تمام لایه‌های سست، آلودگی‌ها، گردوغبار، روغن و پوشش‌های موجود از سطح بتن حذف می‌شوند. سطح باید تا حدی زبر شود که سنگدانه‌های درشت نمایان شوند و زبری سطح به حدود ۰٫۵ تا ۱ میلی‌متر (معادل کاغذ سمباده شماره ۶۰) برسد. هر گونه ترک یا ناحیه آسیب‌دیده باید پیش از اجرای FRP با مصالح مناسب ترمیم شود. سطح نهایی باید خشک و عاری از هرگونه آلودگی باشد.

اعمال پرایمر و پاتی

پس از آماده‌سازی سطح، لایه پرایمر (آستر) بر روی بتن اعمال می‌شود تا نفوذپذیری سطح بهبود یافته و چسبندگی بین رزین و بتن افزایش یابد. در صورت وجود ناهمواری‌های سطحی، از پاتی اپوکسی برای تسطیح استفاده می‌شود.

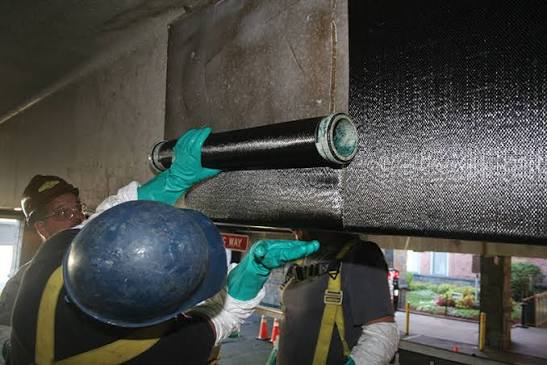

نصب و چسباندن FRP

در این مرحله، الیاف خشک (در روش لایه‌گذاری تر) با رزین اپوکسی اشباع شده و بر روی سطح آماده‌شده چسبانده می‌شوند. در روش پیش‌ساخته، ورق‌های FRP از پیش ساخته شده با استفاده از چسب اپوکسی به سطح متصل می‌گردند.

رعایت دقیق دمای محیط، رطوبت و زمان پخت مطابق با توصیه‌های کارخانه تولیدکننده، از الزامات این مرحله است.

عمل‌آوری و کنترل کیفیت

پس از نصب، رزین باید زمان کافی برای پخت کامل داشته باشد. شرایط دما و رطوبت در این مرحله نقشی تعیین‌کننده در کیفیت نهایی اتصال ایفا می‌کند.

کنترل کیفیت شامل آزمایش‌های چسبندگی (Pull-off test)، بررسی ظاهری سطح و اطمینان از عدم وجود حباب یا نقص در لایه FRP است. در صورت شناسایی نقص، باید نسبت به تعمیر آن اقدام شود.

کاربردهای مقاوم‌سازی بتن با کامپوزیت‌های FRP

مقاوم‌سازی بتن با کامپوزیت‌های FRP در طیف گسترده‌ای از کاربردهای عمرانی مورد استفاده قرار می‌گیرد.

تقویت خمشی تیرها و دال‌ها: چسباندن ورق‌های FRP در کشش تیرها و دال‌ها، ظرفیت خمشی آن‌ها را به شکل قابل‌توجهی افزایش می‌دهد. آزمایش‌های آزمایشگاهی نشان داده است که افزایش ظرفیت خمشی ناشی از سیستم‌های FRP می‌تواند تا ۱۶۰ درصد نیز برسد. تیرهای بتنی مسلح شده با CFRP افزایش بار نهایی تا ۶۶ درصد را تجربه می‌کنند.

تقویت برشی تیرها و ستون‌ها: استفاده از ورق‌های FRP به صورت نوارهای U شکل یا محصورکننده کامل، مقاومت برشی اعضای بتنی را افزایش می‌دهد. این روش به ویژه در تیرهای با آرماتور برشی ناکافی بسیار مؤثر است.

محصورسازی ستون‌ها: پیچیدن ورق‌های FRP به دور ستون‌های بتنی، با ایجاد محصورگری جانبی، مقاومت فشاری و شکل‌پذیری آن‌ها را به طور چشمگیری افزایش می‌دهد. پژوهش‌ها نشان داده است که ستون‌های محصور شده با CFRP افزایش مقاومت تا ۶۵ درصد نسبت به بتن ساده را تجربه می‌کنند. این روش در مقاوم‌سازی لرزه‌ای ستون‌ها بسیار کارآمد است.

مقاوم‌سازی لرزه‌ای: FRP در بهبود عملکرد لرزه‌ای سازه‌های بتنی موجود نقش کلیدی ایفا می‌کند. تحقیقات نشان داده است که FRP می‌تواند ظرفیت بار اوج ستون‌ها را تا ۹٫۶۵ درصد و ظرفیت تغییرمکان را تا ۴۷٫۸۹ درصد افزایش دهد که حاکی از بهبود چشمگیر شکل‌پذیری و اتلاف انرژی است. راهنمای NIST برای طراحی لرزه‌ای اعضای بتنی مقاوم‌سازی شده با FRP، جزئیات کاملی برای محصورسازی ستون‌ها با ژاکت FRP ارائه می‌دهد.

ترمیم سازه‌های آسیب‌دیده: در سازه‌هایی که بر اثر زلزله، آتش‌سوزی یا خوردگی دچار آسیب شده‌اند، FRP می‌تواند ظرفیت باربری از دست رفته را بازیابی کند.

فناوری‌های نوین و رویکردهای کم‌هزینه

حوزه مقاوم‌سازی بتن با کامپوزیت‌های FRP در سال‌های اخیر دستخوش تحولات چشمگیری شده است. فناوری‌های جدید و رویکردهای نوآورانه، دامنه کاربرد این روش را گسترش داده و هزینه‌های آن را کاهش داده‌اند.

FRPهای هوشمند با حسگرهای یکپارچه: نسل جدیدی از کامپوزیت‌های FRP با حسگرهای فیبر نوری یا سنسورهای پیزوالکتریک، امکان پایش لحظه‌ای وضعیت سازه را فراهم می‌آورند. این سیستم‌ها می‌توانند تغییرات کرنش، دما و آسیب را در طول زمان گزارش دهند.

رویکردهای بهینه‌سازی و کم‌هزینه: پژوهش‌های اخیر بر روی بهینه‌سازی سیستم‌های FRP از نظر هزینه و عملکرد متمرکز شده است. سیستم‌های GFRP کم‌هزینه می‌توانند افزایش مقاومت تا ۷۲ درصد را ارائه دهند. تحلیل‌های هزینه-فایده نشان داده است که نسبت سود به هزینه برای سیستم‌های GFRP می‌تواند بین ۳٫۱۲ تا ۱۱٫۸۱ باشد که حکایت از صرفه‌اقتصادی بالای این روش‌ها دارد. رویکردهای بهینه‌سازی چندهدفه نیز امکان دستیابی به تعادل مطلوب بین شکل‌پذیری، تغییرشکل ماندگار و هزینه را فراهم می‌آورند.

کامپوزیت‌های هیبریدی: ترکیب انواع مختلف الیاف در یک سیستم FRP، امکان بهره‌مندی هم‌زمان از مزایای چند نوع الیاف را فراهم می‌آورد. به عنوان مثال، سیستم‌های هیبریدی FRP-فولاد می‌توانند افزایش مقاومت جانبی تا ۹۵٫۲ درصد را ارائه دهند.

FRPهای زیستی و پایدار: استفاده از الیاف طبیعی مانند کنف در کامپوزیت‌های FRP، اگرچه عملکرد مکانیکی کمتری نسبت به الیاف مصنوعی دارد، اما به دلیل ماهیت پایدار و هزینه کمتر، در پروژه‌هایی که اولویت با ملاحظات زیست‌محیطی است، کاربرد پیدا کرده است.

جمع‌بندی

مقاوم‌سازی بتن با کامپوزیت‌های FRP یکی از پیشرفته‌ترین و کارآمدترین روش‌های تقویت سازه‌های بتنی موجود محسوب می‌شود. این سیستم‌ها با بهره‌گیری از نسبت استحکام به وزن فوق‌العاده، مقاومت ذاتی در برابر خوردگی، سهولت اجرا و طول عمر بالا، جایگزینی برتر برای روش‌های سنتی مانند افزایش سطح مقطع و اتصال ورق‌های فولادی فراهم آورده‌اند.

انتخاب نوع الیاف از میان CFRP، GFRP، AFRP و BFRP، با توجه به نیازهای پروژه، شرایط محیطی و بودجه موجود انجام می‌شود. رعایت استانداردهای مرجع ACI 440.13-24، ACI PRC-440.2-23 و ACI SPEC-440.12-22، و پایبندی به مراحل دقیق اجرایی از آماده‌سازی سطح تا عمل‌آوری و کنترل کیفیت، تضمین‌کننده موفقیت پروژه‌های مقاوم‌سازی است.

کاربردهای متنوع FRP در تقویت خمشی و برشی تیرها، محصورسازی ستون‌ها و مقاوم‌سازی لرزه‌ای، همراه با فناوری‌های نوین مانند FRPهای هوشمند و رویکردهای کم‌هزینه، افق‌های جدیدی را پیش روی این صنعت گشوده است. با توجه به گستردگی سازه‌های بتنی موجود و نیاز روزافزون به به‌روزرسانی آن‌ها مطابق با آیین‌نامه‌های جدید، دانش مقاوم‌سازی بتن با کامپوزیت‌های FRP به یکی از ضروری‌ترین مهارت‌های مهندسی عمران تبدیل شده است.

سوالات متداول

۱. تفاوت CFRP و GFRP در مقاوم‌سازی بتن چیست؟

CFRP با الیاف کربن، مقاومت کششی و مدول الاستیسیته بالاتری دارد و برای پروژه‌های با اهمیت بالا و نیاز به افزایش چشمگیر سختی مناسب است. GFRP با الیاف شیشه، قیمت مناسب‌تری دارد و برای پروژه‌های با نیازهای مقاومتی متوسط و بودجه محدود گزینه‌ای اقتصادی محسوب می‌شود.

۲. آیا FRP برای مقاوم‌سازی لرزه‌ای سازه‌ها مناسب است؟

بله، FRP یکی از مؤثرترین روش‌های مقاوم‌سازی لرزه‌ای است. محصورسازی ستون‌ها با ژاکت FRP، شکل‌پذیری و ظرفیت اتلاف انرژی سازه را به شکل قابل‌توجهی افزایش می‌دهد. تحقیقات نشان داده است که FRP می‌تواند ظرفیت تغییرمکان ستون‌ها را تا ۴۷٫۸۹ درصد افزایش دهد.

۳. چه استانداردهایی برای طراحی و اجرای FRP وجود دارد؟

مهم‌ترین استانداردهای مرجع عبارتند از: ACI CODE-440.13-24 (آیین‌نامه طراحی)، ACI PRC-440.2-23 (راهنمای طراحی و اجرا) و ACI SPEC-440.12-22 (مشخصات اجرایی برای روش لایه‌گذاری تر). استاندارد ISO 10406-2:2025 نیز روش‌های آزمایشی مربوط به ورق‌های FRP را پوشش می‌دهد.

۴. هزینه مقاوم‌سازی با FRP چقدر است؟

هزینه به عوامل متعددی از جمله نوع الیاف (CFRP گران‌تر از GFRP)، تعداد لایه‌ها، وسعت پروژه، شرایط دسترسی و نیروی انسانی بستگی دارد. هرچند هزینه اولیه FRP ممکن است از برخی روش‌های سنتی بیشتر باشد، اما کاهش هزینه‌های نگهداری و افزایش طول عمر مفید، آن را از نظر اقتصادی مقرون‌به‌صرفه می‌سازد. نسبت سود به هزینه برای سیستم‌های GFRP بین ۳٫۱۲ تا ۱۱٫۸۱ گزارش شده است.

۵. آیا FRP در محیط‌های مرطوب و خورنده قابل استفاده است؟

بله، یکی از مهم‌ترین مزایای FRP مقاومت عالی در برابر خوردگی و رطوبت است. برخلاف فولاد، FRP در محیط‌های کلریدی، ساحلی و صنعتی دچار زنگ‌زدگی نمی‌شود و عملکرد خود را در طول زمان حفظ می‌کند.

۶. طول عمر مفید سیستم‌های FRP چقدر است؟

سیستم‌های FRP با طراحی و اجرای صحیح، عمر مفید طولانی‌مدتی دارند. پژوهش‌های متعدد نشان داده است که FRP در شرایط محیطی مختلف، دوام بسیار خوبی از خود نشان می‌دهد و می‌تواند برای دهه‌ها عملکرد مطلوب خود را حفظ کند. با این حال، محافظت از سطح FRP در برابر تابش مستقیم UV و آسیب‌های مکانیکی، برای افزایش طول عمر آن توصیه می‌شود.
