نیروی محرکه پنهان؛ تحلیل جامع پمپ هیدرولیک تراک میکسر

تراک میکسر به عنوان یکی از حیاتی‌ترین تجهیزات در صنعت بتن آماده، برای انجام وظایف خود یعنی حمل، اختلاط و تخلیه بتن، به یک سیستم قدرتمند و قابل‌اطمینان نیاز دارد. در قلب این سیستم، پمپ هیدرولیک تراک میکسر قرار دارد؛ قطعه‌ای که نیروی خام موتور را به یک انرژی هیدرولیکی کنترل‌شده و دقیق تبدیل می‌کند.

بدون پمپ هیدرولیک، چرخش دیگ، تخلیه بتن و حتی حرکت ساده دیگ در جهت‌های مختلف غیرممکن خواهد بود. این قطعه که اغلب نادیده گرفته می‌شود، در واقع تعیین‌کننده اصلی عملکرد روان، کارایی بالا و طول عمر مفید یک تراک میکسر است. در این مقاله، با نگاهی عمیق و علمی به این قطعه حیاتی می‌پردازیم و هر آنچه را که یک مهندس، اپراتور یا تکنسین نیاز دارد بداند، بررسی می‌کنیم.

فهرست مطالب

• پمپ هیدرولیک تراک میکسر چیست و چه وظیفه‌ای دارد؟

• اصول عملکرد و مسیر انتقال قدرت

• انواع پمپ هیدرولیک در تراک میکسر

• نشانه‌های خرابی پمپ هیدرولیک

• عیب‌یابی گام‌به‌گام پمپ هیدرولیک

• نگهداری پیشگیرانه و افزایش عمر مفید

• برندهای مطرح و انتخاب پمپ مناسب

• جمع‌بندی

• سوالات متداول

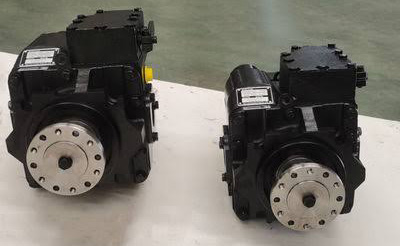

پمپ هیدرولیک تراک میکسر چیست و چه وظیفه‌ای دارد؟

پمپ هیدرولیک تراک میکسر یک مبدل انرژی است که نیروی چرخشی موتور دیزل یا الکتریکی را دریافت کرده و آن را به جریان و فشار روغن هیدرولیک تبدیل می‌کند. این انرژی هیدرولیکی، نیروی محرکه لازم برای عملکردهای کلیدی یک تراک میکسر را فراهم می‌آورد:

• چرخاندن دیگ (درام): تأمین قدرت لازم برای هیدروموتوری که دیگ میکسر را با سرعت و گشتاور کنترل‌شده می‌چرخاند.

• تخلیه بتن: با معکوس شدن جریان روغن، دیگ در جهت مخالف چرخیده و بتن از طریق شوت تخلیه خارج می‌شود.

• کنترل شیرآلات: فعالسازی شیرهای کنترلی برای هدایت جریان مواد.

پمپ هیدرولیک با ایجاد یک جریان پیوسته از سیال هیدرولیک، فشاری را تولید می‌کند که قادر است بارهای سنگین و مقاوم را به حرکت درآورد.

اصول عملکرد و مسیر انتقال قدرت

درک مسیر انتقال قدرت در تراک میکسر، برای شناخت نقش پمپ هیدرولیک ضروری است:

۱. دریافت نیرو از موتور: نیروی مکانیکی از موتور دیزل از طریق گیربکس قدرت (Power Take-Off یا PTO) گرفته شده و از طریق یک شفت محرک به پمپ هیدرولیک منتقل می‌شود.

۲. تبدیل انرژی: پمپ هیدرولیک (چه از نوع پیستونی و چه دنده‌ای) انرژی مکانیکی را به انرژی هیدرولیکی تبدیل می‌کند. این فرآیند بر اساس اصل جابجایی مثبت است و شامل سه مرحله کلیدی مکش، انتقال و تخلیه روغن هیدرولیک می‌شود.

۳. انتقال انرژی هیدرولیکی: روغن هیدرولیک پرفشار از طریق لوله‌ها و شیلنگ‌ها به هیدروموتور منتقل می‌شود.

۴. تبدیل نهایی به حرکت مکانیکی: هیدروموتور انرژی هیدرولیکی را به انرژی جنبشی (چرخش) تبدیل می‌کند. این چرخش از طریق گیربکس کاهنده (Reducer) به دیگ منتقل شده و دیگ را با سرعت و گشتاور مناسب به چرخش درمی‌آورد.

سیستم‌های هیدرولیک مدرن معمولاً از دو نوع مدار استفاده می‌کنند: سیستم مدار باز (Open-Circuit) که رایج‌تر است و سیستم مدار بسته (Close-Circuit) که بهینه‌تر و دقیق‌تر عمل می‌کند.

انواع پمپ هیدرولیک در تراک میکسر

در تراک میکسرها از انواع مختلفی از پمپ‌های هیدرولیک استفاده می‌شود که هر یک مزایا و معایب خاص خود را دارند.

پمپ دنده‌ای (Gear Pump)

پمپ دنده‌ای از یک جفت چرخ‌دنده در داخل یک محفظه تشکیل شده است که با چرخش، سیال را به دام انداخته و تحت فشار خارج می‌کند. این نوع پمپ ساختار ساده‌تری دارد و در برابر آلودگی مقاومت بیشتری نشان می‌دهد، اما فشار و راندمان کمتری نسبت به پمپ پیستونی دارد. پمپ‌های دنده‌ای معمولاً در مدل‌های با بودجه محدود یا کاربردهای با نیاز عملکرد پایین‌تر استفاده می‌شوند.

پمپ پیستونی (Piston Pump)

پمپ پیستونی از یک یا چند پیستون برای ایجاد جریان و فشار سیال استفاده می‌کند. این نوع پمپ به دو دسته اصلی تقسیم می‌شود:

• پمپ پیستونی با جابجایی ثابت (Fixed-Displacement): دبی ثابتی دارد، ساختار ساده‌تر و هزینه کمتری دارد و برای تراک میکسرهای کوچک یا شرایط بار کم مناسب است.

• پمپ پیستونی با جابجایی متغیر (Variable-Displacement): دبی قابل تنظیم دارد، با شرایط بار متغیر سازگار می‌شود و راندمان بالایی ارائه می‌دهد. این نوع پمپ برای تراک میکسرهای بزرگ یا شرایط بار متغیر و پرتقاضا انتخاب ایده‌آلی است.

پمپ‌های پیستونی فشارهای بالاتری را نسبت به پمپ‌های دنده‌ای با جابجایی مشابه تحمل می‌کنند. در تراک میکسرها، معمولاً از پمپ‌های پیستونی با جابجایی متغیر برای تنظیم دقیق سرعت چرخش دیگ استفاده می‌شود.

نشانه‌های خرابی پمپ هیدرولیک

شناخت به‌موقع نشانه‌های خرابی پمپ هیدرولیک تراک میکسر، از بروز هزینه‌های سنگین و توقف‌های ناگهانی جلوگیری می‌کند. نشانه‌های هشداردهنده عبارتند از:

• کندی چرخش دیگ: دیگ با سرعت کمتری از حالت عادی می‌چرخد.

• حرکت نامنظم یا تندوتند دیگ: چرخش دیگ یکنواخت نیست و با تکان همراه است.

• صداهای غیرعادی: صداهای ناله، جیغ یا تق‌تق از پمپ یا سیستم هیدرولیک شنیده می‌شود.

• نشت روغن هیدرولیک: مشاهده نشت روغن در اطراف پمپ، اتصالات یا شیلنگ‌ها.

• داغ شدن بیش از حد: افزایش دمای روغن هیدرولیک یا قطعات سیستم.

• عدم چرخش دیگ: دیگ به هیچ وجه نمی‌چرخد.

عیب‌یابی گام‌به‌گام پمپ هیدرولیک

در صورت مشاهده هر یک از نشانه‌های فوق، عیب‌یابی سیستماتیک می‌تواند به شناسایی سریع‌تر مشکل کمک کند:

۱. بررسی سطح و کیفیت روغن هیدرولیک: کمبود روغن یا آلودگی روغن (تیره یا شیری‌رنگ شدن) از شایع‌ترین دلایل مشکلات هیدرولیک است. وجود آلودگی در روغن می‌تواند منشأ داخلی یا خارجی داشته باشد و باعث خرابی پمپ شود.

۲. بررسی فیلترها و رادیاتور: گرفتگی فیلتر روغن یا رادیاتور خنک‌کننده می‌تواند باعث افزایش دما و کاهش راندمان سیستم شود.

۳. بررسی نشت روغن: تمام شیلنگ‌ها، اتصالات و آب‌بندها را از نظر نشت بازرسی کنید.

۴. بررسی ورود هوا به سیستم (کاویتاسیون): وجود هوا در سیستم می‌تواند باعث ایجاد صداهای غیرعادی و کاهش راندمان شود. لرزش‌های متناوب در لوله‌های پرفشار نشان‌دهنده وجود هوا در سیستم است.

۵. بررسی شیرهای کنترل و فشار: گرفتگی یا خرابی شیرهای کنترل می‌تواند مانع از رسیدن فشار مناسب به پمپ شود.

۶. بررسی پمپ و هیدروموتور: در صورت عدم وجود مشکل در موارد فوق، ممکن است خود پمپ یا هیدروموتور دچار نشتی داخلی یا سایش شده باشند.

نگهداری پیشگیرانه و افزایش عمر مفید

نگهداری منظم و پیشگیرانه، کلید اصلی افزایش عمر مفید پمپ هیدرولیک تراک میکسر و جلوگیری از خرابی‌های پرهزینه است.

بررسی روزانه: سطح روغن هیدرولیک، وضعیت شیلنگ‌ها، اتصالات و آب‌بندها باید به صورت روزانه بررسی شوند. همچنین بازرسی از نظر نشت و صداهای غیرعادی ضروری است.

تعویض روغن و فیلتر: طبق استانداردهای صنعتی، روغن هیدرولیک و فیلتر آن باید پس از ۵۰۰ ساعت کارکرد اولیه تعویض شوند و سپس هر ۲۰۰۰ ساعت کارکرد یا حداقل سالی یک بار تعویض گردند. همواره روغن را با موتور خاموش تعویض کنید تا به سیستم هیدرولیک آسیب نرسد.

تمیزکاری سیستم: سیستم هیدرولیک باید به طور منظم تمیز شود تا گردوغبار، خاک و سایر ذرات که باعث سایش می‌شوند، از آن پاک شوند.

پایش دما: دمای کاری پمپ و روغن هیدرولیک باید به طور منظم پایش شود. گرمای بیش از حد می‌تواند نشان‌دهنده مشکلات جدی باشد.

تعویض روغن گیربکس کاهنده: روغن گیربکس کاهنده نیز باید پس از ۱۵۰ ساعت کارکرد اولیه و سپس هر ۲۰۰۰ ساعت کارکرد یا سالی یک بار تعویض شود.

برندهای مطرح و انتخاب پمپ مناسب

در صنعت تراک میکسر، برندهای معتبری مانند Rexroth، Sauer، Eaton و Danfoss به عنوان تولیدکنندگان پیشرو پمپ‌ها و هیدروموتورهای هیدرولیک شناخته می‌شوند.

سری‌های رایج پمپ: برخی از سری‌های پرکاربرد پمپ‌های هیدرولیک در تراک میکسرها عبارتند از:

• Rexroth: سری A4VTG (مدل‌های ۴۵، ۵۶، ۶۳، ۷۱، ۹۰، ۱۱۰)، سری A2FM

• Sauer: سری PV21، PV22، PV23

• Danfoss: سری 90R

• Eaton: سری ۴۶، ۵۴، ۶۴

پارامترهای کلیدی انتخاب پمپ: هنگام انتخاب پمپ هیدرولیک برای تراک میکسر، باید به موارد زیر توجه کرد:

• حجم جابجایی (Displacement): باید با سرعت چرخش مورد نیاز دیگ مطابقت داشته باشد.

• فشار نامی: باید بیشتر از حداکثر فشار کاری سیستم باشد (معمولاً با حاشیه ۱۰ تا ۲۰ درصد).

• راندمان حجمی: ترجیحاً بالای ۹۰ درصد برای کاهش اتلاف انرژی.

• سازگاری با برند: پمپ باید با سایر اجزای سیستم هیدرولیک (هیدروموتور، شیرها، فیلترها) سازگار باشد.

جمع‌بندی

پمپ هیدرولیک تراک میکسر بی‌شک یکی از حیاتی‌ترین و تأثیرگذارترین اجزای یک تراک میکسر است که کیفیت و کارایی حمل بتن آماده را تا لحظه تخلیه در محل پروژه تضمین می‌کند. این قطعه با تبدیل نیروی مکانیکی موتور به انرژی هیدرولیکی، نیروی محرکه لازم برای چرخش دیگ، اختلاط یکنواخت بتن و تخلیه دقیق آن را فراهم می‌آورد.

انتخاب پمپ مناسب از میان انواع دنده‌ای و پیستونی (با جابجایی ثابت یا متغیر)، با توجه به نیاز پروژه، ظرفیت تراک میکسر و شرایط کاری، نقشی تعیین‌کننده در عملکرد و طول عمر تجهیزات دارد. برندهای معتبری مانند Rexroth، Sauer، Eaton و Danfoss با ارائه محصولات باکیفیت، استانداردهای بالایی را در این صنعت تعیین کرده‌اند.

شناخت نشانه‌های هشداردهنده خرابی، انجام عیب‌یابی سیستماتیک و پایبندی به برنامه نگهداری پیشگیرانه - از جمله بررسی روزانه سطح روغن، تعویض به‌موقع روغن و فیلتر هر ۵۰۰ تا ۲۰۰۰ ساعت کارکرد، و پایش دمای سیستم - از بروز خرابی‌های ناگهانی و هزینه‌های سنگین تعمیرات جلوگیری می‌کند. سرمایه‌گذاری در نگهداری اصولی پمپ هیدرولیک، نه‌تنها عمر مفید تراک میکسر را افزایش می‌دهد، بلکه کیفیت بتن تحویلی و بهره‌وری کلی پروژه‌های عمرانی را نیز بهبود می‌بخشد.

سوالات متداول

۱. پمپ هیدرولیک تراک میکسر چه وظیفه‌ای دارد؟

پمپ هیدرولیک تراک میکسر، نیروی مکانیکی موتور را از طریق گیربکس قدرت (PTO) دریافت کرده و با تبدیل آن به جریان و فشار روغن هیدرولیک، انرژی مورد نیاز برای چرخش دیگ اختلاط، تخلیه بتن و کنترل شیرآلات هیدرولیک را تأمین می‌کند.

۲. تفاوت پمپ دنده‌ای و پیستونی در تراک میکسر چیست؟

پمپ دنده‌ای ساختار ساده‌تر، مقاومت بیشتر در برابر آلودگی و هزینه کمتری دارد، اما فشار و راندمان کمتری ارائه می‌دهد. پمپ پیستونی (به ویژه نوع با جابجایی متغیر) فشار بالاتر، راندمان بیشتر و قابلیت تنظیم دبی را دارد و برای تراک میکسرهای بزرگ و شرایط بار متغیر مناسب‌تر است.

۳. چه نشانه‌هایی نشان‌دهنده خرابی پمپ هیدرولیک است؟

کندی یا توقف چرخش دیگ، حرکت نامنظم دیگ، صداهای غیرعادی (ناله، جیغ یا تق‌تق) از پمپ، نشت روغن هیدرولیک، داغ شدن بیش از حد سیستم و کاهش راندمان کلی، از مهم‌ترین نشانه‌های خرابی هستند.

۴. هر چند وقت یک بار باید روغن هیدرولیک تراک میکسر تعویض شود؟

طبق استانداردهای صنعتی، روغن هیدرولیک و فیلتر آن باید پس از ۵۰۰ ساعت کارکرد اولیه تعویض شوند و سپس هر ۲۰۰۰ ساعت کارکرد یا حداقل سالی یک بار تعویض گردند.

۵. برندهای معروف پمپ هیدرولیک تراک میکسر کدامند؟

برندهای معروف و پرکاربرد در صنعت تراک میکسر عبارتند از: Rexroth (سری A4VTG)، Sauer (سری PV21، PV22، PV23)، Eaton (سری ۴۶، ۵۴، ۶۴) و Danfoss (سری 90R).

۶. چگونه می‌توان از خرابی زودهنگام پمپ هیدرولیک جلوگیری کرد؟

با انجام نگهداری پیشگیرانه منظم شامل بررسی روزانه سطح روغن و وضعیت شیلنگ‌ها، تعویض به‌موقع روغن و فیلتر، تمیزکاری منظم سیستم، پایش دمای کاری و بازرسی دوره‌ای توسط تکنسین متخصص، می‌توان از خرابی زودهنگام پمپ هیدرولیک جلوگیری کرد.
