درام؛ قلب تپنده تراک میکسر و راز یک بتن یکدست

مقدمه

در صنعت بتن آماده، کیفیت نهایی محصول تنها در کارخانه تولید و با آزمایش‌های کنترل کیفیت تعیین نمی‌شود. بخش مهمی از این کیفیت در مسیر حمل و درون تراک میکسر حفظ می‌شود یا از بین می‌رود. در این میان، دیگ تراک میکسر یا درام اختلاط، نقشی محوری در این فرآیند ایفا می‌کند.

دیگ تراک میکسر، مخزن فولادی چرخانی است که بتن تازه را از کارخانه به محل پروژه حمل می‌کند و در طول مسیر با چرخش مداوم خود، از جدایش دانه‌ها، ته‌نشینی مواد سنگین و گیرش زودهنگام بتن جلوگیری می‌نماید. این قطعه که به عنوان «قلب تپنده» تراک میکسر شناخته می‌شود، با طراحی دقیق پره‌های مارپیچ و سیستم هیدرولیک پیشرفته، تضمین می‌کند که بتن در لحظه تخلیه، همان یکنواختی و کارایی مورد نظر طراح را داشته باشد. در این راهنما، به تمام ابعاد این جزء حیاتی می‌پردازیم.

فهرست مطالب

• دیگ تراک میکسر چیست و چرا اهمیت دارد؟

• اجزای اصلی دیگ تراک میکسر

• استانداردهای مرجع در طراحی و عملکرد دیگ

• انواع دیگ تراک میکسر از نظر ظرفیت و جنس

• آسیب‌های رایج دیگ تراک میکسر

• نکات کلیدی نگهداری از دیگ تراک میکسر

• تأثیر دیگ بر کیفیت بتن آماده

• جمع‌بندی

• سوالات متداول

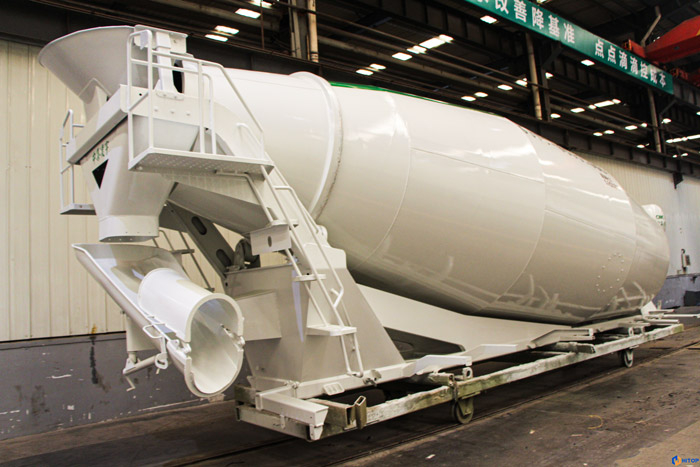

دیگ تراک میکسر چیست و چرا اهمیت دارد؟

دیگ تراک میکسر که با نام‌های درام یا مخزن اختلاط نیز شناخته می‌شود، یک مخزن فولادی با شکل مخروطی‑استوانه‌ای است که بر روی شاسی کامیون نصب می‌شود. این دیگ به صورت مایل (با زاویه حدود ۱۰ تا ۱۵ درجه نسبت به افق) قرار می‌گیرد و با استفاده از یک سیستم هیدرولیک یا گیربکس به چرخش درمی‌آید.

اهمیت دیگ تراک میکسر از آنجا ناشی می‌شود که بتن تازه، ماده‌ای حساس و زمان‌دار است. از لحظه اختلاط تا زمان تخلیه در محل پروژه، عواملی مانند زمان، دما، لرزش و توقف‌های ناگهانی می‌توانند به جدایش دانه‌ها (Aggregate Segregation)، از دست رفتن روانی (اسلامپ) و حتی گیرش زودهنگام بتن منجر شوند. دیگ تراک میکسر با چرخش مداوم و آرام خود (معمولاً با سرعت ۲ تا ۶ دور در دقیقه در حالت حمل)، از بروز این پدیده‌ها جلوگیری کرده و بتن را تا لحظه تخلیه در شرایط مطلوب نگه می‌دارد.

اجزای اصلی دیگ تراک میکسر

یک دیگ تراک میکسر استاندارد از چند جزء کلیدی تشکیل شده است که هر یک نقش مشخصی در فرآیند اختلاط، حمل و تخلیه بتن ایفا می‌کنند.

بدنه دیگ (Drum Shell): بدنه اصلی دیگ از ورق‌های فولادی آلیاژی مقاوم به سایش ساخته می‌شود. ضخامت ورق بدنه معمولاً بین ۵ تا ۶ میلی‌متر است. این بدنه به گونه‌ای طراحی شده که در بخش نزدیک به کابین کامیون (بخش بسته) بیشترین قطر را دارد و به سمت دهانه تخلیه (بخش باز) به صورت مخروطی کاهش می‌یابد. این شکل هندسی به اختلاط بهتر و تخلیه آسان‌تر بتن کمک می‌کند.

پره‌های مارپیچ (Spiral Blades): درون بدنه دیگ، پره‌هایی به صورت مارپیچ (حلزونی) تعبیه شده است. این پره‌ها که از فولاد مقاوم به سایش با ضخامت حدود ۸ میلی‌متر ساخته می‌شوند، وظیفه اختلاط و هدایت بتن را بر عهده دارند. بسته به جهت چرخش دیگ، این پره‌ها یا بتن را به سمت عمق دیگ هدایت می‌کنند (حالت اختلاط و حمل) یا آن را به سمت دهانه و ناودان تخلیه هدایت می‌نمایند (حالت تخلیه). طراحی دقیق این پره‌ها، کلید اصلی دستیابی به اختلاطی یکنواخت و جلوگیری از جدایش دانه‌هاست.

سیستم چرخش دیگ (Drive System): نیروی لازم برای چرخش دیگ توسط یک سیستم هیدرولیک یا گیربکس تأمین می‌شود. سیستم هیدرولیک که در مدل‌های پیشرفته‌تر استفاده می‌شود، امکان کنترل دقیق سرعت چرخش دیگ را در مراحل مختلف (اختلاط اولیه، حمل و تخلیه) فراهم می‌آورد. این کنترل دقیق، از آسیب به بتن در حین حمل جلوگیری کرده و تخلیه را با سرعت مناسب ممکن می‌سازد.

سیستم تخلیه (Discharge System): در انتهای دیگ، یک ناودان یا شوت تخلیه قرار دارد که بتن را به سمت محل ریختن هدایت می‌کند. برخی مدل‌ها دارای بازوی تخلیه قابل هدایت هستند که امکان ریختن بتن در نقاط دورتر از کامیون را فراهم می‌آورد.

استانداردهای مرجع در طراحی و عملکرد دیگ

عملکرد دیگ تراک میکسر و نحوه استفاده از آن، توسط استانداردهای معتبری کنترل می‌شود که هدف آن‌ها تضمین کیفیت بتن تا لحظه تخلیه است.

ASTM C94 (Standard Specification for Ready-Mixed Concrete): این استاندارد که توسط انجمن آزمایش و مواد آمریکا (ASTM) تدوین شده، مهم‌ترین مرجع بین‌المللی برای بتن آماده محسوب می‌شود. بخش مهمی از این استاندارد به محدودیت‌های زمانی و دورانی دیگ تراک میکسر اختصاص دارد. بر اساس این استاندارد، تخلیه بتن باید حداکثر تا ۱/۵ ساعت پس از افزودن آب به مخلوط، یا قبل از اینکه دیگ ۳۰۰ دور کامل بچرخد (که از این تعداد حداکثر ۱۰۰ دور آن مربوط به اختلاط اولیه و مابقی مربوط به حالت حمل یا Agitating است)، کامل شود. این محدودیت برای جلوگیری از کاهش کیفیت بتن در اثر اختلاط یا حمل بیش از حد طراحی شده است.

استانداردهای Truck Mixer Manufacturers Bureau (TMMB): این نهاد که وابسته به انجمن ملی بتن آماده آمریکا (NRMCA) است، استانداردهای تکمیلی برای طراحی، ساخت و عملکرد تراک میکسرها و دیگ‌های آن‌ها منتشر می‌کند.

استانداردهای ملی ایران: در ایران، استانداردهای ملی مانند ISIRI 6044 (بتن آماده) و ISIRI 2930 (افزودنی‌های بتن) به طور غیرمستقیم بر عملکرد دیگ تراک میکسر تأثیرگذار هستند، زیرا کیفیت نهایی بتن را که تا حد زیادی به عملکرد صحیح دیگ وابسته است، مشخص می‌کنند.

انواع دیگ تراک میکسر از نظر ظرفیت و جنس

دیگ تراک میکسر در ظرفیت‌ها و با جنس‌های مختلفی تولید می‌شود تا پاسخگوی نیازهای متنوع پروژه‌های عمرانی باشد.

ظرفیت دیگ: تراک میکسرها بر اساس ظرفیت دیگ به سه دسته اصلی تقسیم می‌شوند:

جنس و ضخامت ورق: کیفیت و دوام دیگ تراک میکسر تا حد زیادی به جنس و ضخامت ورق‌های به کار رفته در آن بستگی دارد. بدنه دیگ معمولاً از ورق فولادی با ضخامت ۵ تا ۶ میلی‌متر ساخته می‌شود. پره‌های مارپیچ داخلی که در معرض سایش بیشتری قرار دارند، از ورق ضخیم‌تر (معمولاً ۸ میلی‌متر) و با عیار بالاتر (مانند ST52) ساخته می‌شوند. استفاده از ورق‌های ضدسایش با کیفیت بالا، عمر مفید دیگ را به شکل قابل‌توجهی افزایش می‌دهد.

آسیب‌های رایج دیگ تراک میکسر

دیگ تراک میکسر به عنوان یک قطعه مکانیکی سنگین و در معرض سایش مداوم، در طول عمر خود با آسیب‌های متعددی مواجه می‌شود. شناخت این آسیب‌ها برای نگهداری صحیح و افزایش طول عمر دستگاه ضروری است.

سایش و کاهش ضخامت ورق: مهم‌ترین و رایج‌ترین آسیب، سایش تدریجی ورق‌های بدنه و به ویژه پره‌های مارپیچ داخلی در اثر تماس مداوم با سنگدانه‌های ساینده بتن است. این سایش با گذشت زمان باعث کاهش ضخامت ورق و در نهایت ایجاد سوراخ و ترک در بدنه دیگ می‌شود.

ترک‌خوردگی و شکستگی: وارد شدن ضربه در حین بارگیری یا تخلیه، چرخش با سرعت نامناسب، و یا توقف‌های ناگهانی می‌تواند به ترک‌خوردگی و شکستگی در نقاط مختلف دیگ به ویژه در محل اتصالات و درزهای جوش منجر شود.

رسوب بتن سخت‌شده: یکی از شایع‌ترین مشکلات، چسبیدن و سخت‌شدن باقیمانده بتن درون دیگ و روی پره‌هاست. این رسوبات نه‌تنها ظرفیت مؤثر دیگ را کاهش می‌دهند، بلکه باعث عدم تعادل در چرخش، افزایش بار روی سیستم هیدرولیک و تشدید سایش می‌شوند.

خرابی سیستم هیدرولیک و گیربکس: مشکلات در سیستم هیدرولیک (نشتی روغن، کاهش فشار، خرابی پمپ) یا گیربکس (شکستگی دنده‌ها، خرابی بلبرینگ) می‌تواند باعث توقف چرخش دیگ یا چرخش با سرعت نامناسب شود.

نکات کلیدی نگهداری از دیگ تراک میکسر

نگهداری صحیح از دیگ تراک میکسر، کلید اصلی افزایش عمر مفید آن و تضمین کیفیت بتن حمل‌شده است. رعایت چند نکته ساده اما حیاتی می‌تواند از بروز بسیاری از مشکلات پرهزینه جلوگیری کند.

شستشوی فوری و کامل پس از هر بار تخلیه: مهم‌ترین و ضروری‌ترین اقدام نگهداری، شستشوی دیگ بلافاصله پس از هر بار تخلیه بتن است. برای این کار، چند سطل آب تمیز و مقداری سنگ ریزه درشت داخل دیگ ریخته شده و دیگ به مدت ۳ تا ۵ دقیقه به چرخش درمی‌آید تا رسوبات باقیمانده از دیواره‌ها و پره‌ها جدا شوند. سپس آب آلوده تخلیه می‌شود. این کار از سخت‌شدن بتن درون دیگ و ایجاد رسوبات مزاحم جلوگیری می‌کند.

بازرسی دوره‌ای پره‌ها و بدنه: پره‌های مارپیچ و بدنه دیگ باید به طور منظم (مثلاً هفتگی یا پس از هر ۲۰۰۰ یارد مکعب بتن) از نظر سایش، ترک، خمیدگی و شل شدن بازرسی شوند. در صورت مشاهده سایش بیش از حد، پره‌ها باید تعویض یا تعمیر شوند.

بررسی سیستم هیدرولیک و روغن‌کاری: سیستم هیدرولیک و مجموعه گیربکس و بلبرینگ‌ها باید به طور دوره‌ای از نظر نشتی روغن، سطح روغن و عملکرد صحیح بررسی شوند. روغن‌کاری منظم قطعات متحرک، از سایش زودهنگام و خرابی آن‌ها جلوگیری می‌کند.

کنترل سرعت چرخش دیگ: چرخش دیگ با سرعت بیش از حد مجاز در حالت حمل (بیش از ۶ دور در دقیقه) می‌تواند به بتن آسیب بزند و سایش دیگ را افزایش دهد. رعایت سرعت مناسب بر اساس دستورالعمل سازنده، الزامی است.

تأثیر دیگ بر کیفیت بتن آماده

کیفیت نهایی بتن آماده که به محل پروژه تحویل داده می‌شود، مستقیماً به عملکرد صحیح دیگ تراک میکسر وابسته است. یک دیگ استاندارد و سالم، تضمین‌کننده چند ویژگی کلیدی در بتن است:

یکنواختی و همگنی: چرخش مداوم و طراحی پره‌های مارپیچ، از جدایش دانه‌ها (Aggregate Segregation) جلوگیری کرده و مخلوطی یکنواخت را تا لحظه تخلیه حفظ می‌کند.

حفظ روانی (اسلامپ): چرخش آرام دیگ در طول مسیر حمل، از کاهش بیش از حد روانی بتن (افت اسلامپ) جلوگیری می‌کند و بتن را در شرایط مناسبی برای پمپاژ، ریختن و تراکم نگه می‌دارد.

جلوگیری از گیرش زودهنگام: با چرخش مداوم، ذرات سیمان در حالت تعلیق باقی می‌مانند و فرآیند هیدراتاسیون به صورت کنترل‌شده ادامه می‌یابد، که از گیرش زودهنگام بتن قبل از رسیدن به محل پروژه جلوگیری می‌کند.

یک دیگ فرسوده با پره‌های ساییده‌شده، یا چرخش با سرعت نامناسب، می‌تواند تمام این مزایا را از بین ببرد و بتنی با کیفیت پایین‌تر از حد انتظار تحویل دهد. به همین دلیل، توجه به وضعیت دیگ تراک میکسر، به اندازه توجه به طرح اختلاط بتن، برای موفقیت یک پروژه عمرانی حیاتی است.

جمع‌بندی

دیگ تراک میکسر بدون شک مهم‌ترین و حیاتی‌ترین جزء یک تراک میکسر است که کیفیت نهایی بتن آماده را تا لحظه تخلیه در محل پروژه تضمین می‌کند. این مخزن فولادی با طراحی دقیق بدنه مخروطی‑استوانه‌ای، پره‌های مارپیچ مقاوم به سایش، و سیستم هیدرولیک پیشرفته، نقشی کلیدی در حفظ یکنواختی، روانی و کارایی بتن در طول مسیر حمل ایفا می‌کند.

رعایت استانداردهای مرجعی مانند ASTM C94 که محدودیت‌های زمانی و دورانی دیگ را مشخص می‌کند، و پایبندی به اصول صحیح نگهداری از جمله شستشوی فوری پس از هر بار تخلیه، بازرسی دوره‌ای پره‌ها و بدنه، و کنترل سرعت چرخش، از عوامل تعیین‌کننده در افزایش عمر مفید دیگ و تضمین کیفیت بتن تحویلی هستند. شناخت آسیب‌های رایج و انجام نگهداری پیشگیرانه، نه‌تنها از هزینه‌های سنگین تعمیرات و توقف‌های ناگهانی جلوگیری می‌کند، بلکه آرامش خاطر را برای مجریان پروژه‌های عمرانی به ارمغان می‌آورد.

سوالات متداول

۱. دیگ تراک میکسر از چه جنسی ساخته می‌شود؟

بدنه دیگ معمولاً از ورق فولادی آلیاژی با ضخامت ۵ تا ۶ میلی‌متر ساخته می‌شود. پره‌های مارپیچ داخلی که در معرض سایش بیشتری هستند، از ورق ضخیم‌تر (حدود ۸ میلی‌متر) و با عیار بالاتر (مانند ST52) تولید می‌شوند.

۲. حداکثر سرعت چرخش دیگ تراک میکسر در حالت حمل چقدر است؟

در حالت حمل بتن (Agitating mode)، سرعت چرخش دیگ معمولاً بین ۲ تا ۶ دور در دقیقه است. این سرعت برای حفظ یکنواختی بتن بدون ایجاد آسیب به آن کافی است. سرعت بالاتر از این محدوده می‌تواند به جدایش دانه‌ها و کاهش کیفیت بتن منجر شود.

۳. استاندارد ASTM C94 چه محدودیتی برای دیگ تراک میکسر تعیین می‌کند؟

بر اساس استاندارد ASTM C94، تخلیه بتن باید حداکثر تا ۱/۵ ساعت پس از افزودن آب به مخلوط، یا قبل از اینکه دیگ ۳۰۰ دور کامل بچرخد (که از این تعداد حداکثر ۱۰۰ دور آن مربوط به اختلاط اولیه است)، کامل شود.

۴. چگونه می‌توان از رسوب گرفتن دیگ تراک میکسر جلوگیری کرد؟

بهترین راه جلوگیری از رسوب گرفتن دیگ، شستشوی فوری و کامل آن پس از هر بار تخلیه بتن است. برای این کار، چند سطل آب تمیز و مقداری سنگ ریزه درشت داخل دیگ ریخته شده و دیگ به مدت ۳ تا ۵ دقیقه به چرخش درمی‌آید تا رسوبات باقیمانده از دیواره‌ها و پره‌ها جدا شوند.

۵. مهم‌ترین آسیب‌های دیگ تراک میکسر کدامند؟

مهم‌ترین آسیب‌ها عبارتند از: سایش و کاهش ضخامت ورق بدنه و پره‌ها، ترک‌خوردگی و شکستگی در اثر ضربه یا خستگی فلز، رسوب بتن سخت‌شده درون دیگ، و خرابی سیستم هیدرولیک یا گیربکس.

۶. هر چند وقت یک بار باید پره‌های دیگ تراک میکسر بازرسی شوند؟

توصیه می‌شود پره‌های مارپیچ و بدنه دیگ حداقل هفته‌ای یک بار یا پس از هر ۲۰۰۰ یارد مکعب (حدود ۱۵۰۰ متر مکعب) بتن، از نظر سایش، ترک، خمیدگی و شل شدن بازرسی شوند.
