۱. هندسه تیغهها؛ وقتی همزن تبدیل به عامل جدایش (Segregation) میشود
قلب تپنده یک تراک میکسر، تیغههای حلزونی (Spiral Blades) داخل دیگ هستند. وظیفه این تیغهها ایجاد یک جریان همگن است. اما دو عامل فنی میتواند این فرآیند را معکوس کند:
- خوردگی و کاهش ارتفاع تیغه: با گذشت زمان، سایش مداوم سنگدانه بر روی تیغهها، ارتفاع آنها را کاهش میدهد. وقتی ارتفاع تیغه از حد استاندارد (بسته به ظرفیت دیگ) کمتر شود، بتن به جای غلتیدن و مخلوط شدن، روی هم میلغزد. این موضوع باعث میشود دانهبندی بتن در انتهای دیگ با ابتدای آن متفاوت باشد.
- انباشت بتن خشک (Build-up): بتنهای باقیمانده از سرویسهای قبلی که در زوایای تیغهها خشک شدهاند، باعث تغییر مسیر جریان بتن میشوند. این ناهمواریها باعث ایجاد “نقاط مرده” (Dead Zones) در میکسر شده که در آنجا سیمان و آب به خوبی با سنگدانه ترکیب نمیشوند.
۲. اصطکاک مکانیکی و پدیده گرمایش داخلی
همه میدانند که دمای بالا دشمن بتن است، اما کمتر کسی به گرمی تولید شده توسط خودِ میکسر توجه میکند. چرخش دیگ، انرژی مکانیکی را به انرژی گرمایی تبدیل میکند.
- سرعت چرخش (RPM): چرخش با دور بالا (Agitating Speed بالا) برای مدت طولانی، اصطکاک بین سنگدانهها را به شدت افزایش میدهد. این اصطکاک باعث بالا رفتن دمای داخلی بتن (Core Temperature) میشود که نتیجه آن تسریع واکنش هیدراتاسیون و تبخیر ناگهانی آب میانبافتی است.
- تاثیر رنگ و بدنه: در دمای تابستان، یک دیگ با رنگ تیره یا کثیف میتواند تا ۱۵ درجه سانتیگراد گرمای بیشتری نسبت به یک دیگ سفید و تمیز جذب کند. این گرمای تابشی به اضافه گرمای اصطکاکی، منجر به “گیرش کاذب” قبل از تخلیه میشود.
۳. نقش نرخ برشی (Shear Rate) در تخریب افزودنیها
امروزه بتنهای با عملکرد بالا (HPC) حاوی فوقروانکنندههای پایه پلیکربوکسیلات هستند. این مواد شیمیایی به شدت به “نرخ برش” حساساند.
اگر تراک میکسر با سرعت نامناسب بچرخد، زنجیرههای پلیمری روانکننده در اثر تنشهای برشی بیش از حد در داخل دیگ شکسته میشوند. در این حالت، شما با پدیده عجیبی روبرو میشوید: بتن در کارخانه اسلامپ ۲۰ دارد، اما در مقصد با وجود زمان کوتاه، اسلامپ به ۸ میرسد، بدون اینکه آبی تبخیر شده باشد. این یعنی “مرگ شیمیایی” افزودنی در اثر مکانیک غلطِ میکسر.
۴. نسبت آب به سیمان؛ تلهی “آب بستن” برای جبران روانی
یکی از فجایع پنهان در حمل بتن، اضافه کردن آب توسط راننده برای جبران افت اسلامپ ناشی از گرمای دیگ است.
زمانی که تیغهها فرسوده باشند یا بتن در اثر اصطکاک سفت شده باشد، راننده برای تسهیل در تخلیه، اقدام به اضافه کردن آب میکند. این کار نه تنها مقاومت فشاری را به شدت کاهش میدهد، بلکه باعث میشود پیوند بین خمیر سیمان و سنگدانه سست شده و پدیده “آبانداختگی” (Bleeding) در لایههای میانی بتنریزی رخ دهد که عملاً بتن را فاسد و غیرقابل اعتماد میکند.

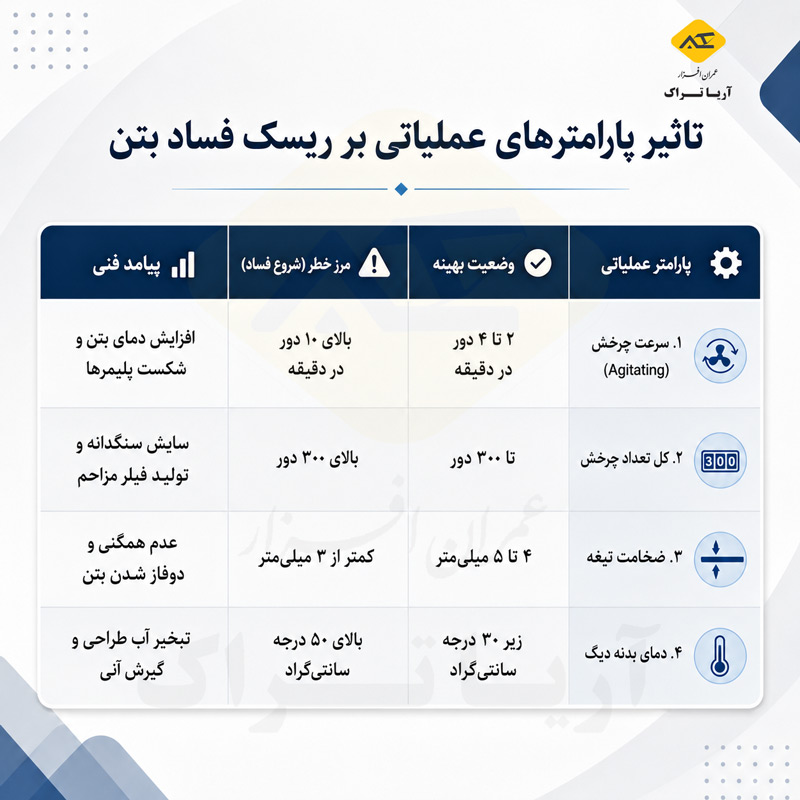

۵. بررسی جدول فنی: رابطه زمان، دور در دقیقه و افت کیفیت
در جدول زیر، تاثیر پارامترهای عملیاتی بر ریسک فساد بتن را مشاهده میکنید:
۶. فیلر ناخواسته؛ وقتی سنگدانهها پودر میشوند
در مسیرهای طولانی یا زمانی که میکسر بیش از حد پر شده است، فشار سنگدانهها روی یکدیگر در اثر چرخش مداوم باعث سایش فیزیکی (Attrition) میشود. این سایش باعث تولید ذرات بسیار ریز (فیلر) میشود. افزایش سطح مخصوص ذرات در داخل دیگ، باعث میشود سیمان موجود دیگر کفاف پوشش دادن تمام سطح ذرات را ندهد. در نتیجه، بتن حالت “چسبندگی” خود را از دست داده و اصطلاحاً “خاکی” میشود.
نتیجهگیری و راهکارهای پیشگیرانه برای پیمانکاران حرفهای
برای جلوگیری از فساد بتن در تراک میکسر، نباید فقط به ساعت نگاه کرد. چکلیست شما باید شامل موارد زیر باشد:
- بازدید دورهای داخل دیگ: هر ۳ ماه یکبار باید وضعیت تیغهها و عدم وجود بتنهای قدیمی (Leavings) چک شود.
- کنترل دمای بدنه: در پروژههای حساس، استفاده از پوششهای عایق یا حداقل شستشوی بدنه خارجی دیگ با آب سرد قبل از بارگیری ضروری است.
- مدیریت RPM: رانندگان باید آموزش ببینند که دور بالا فقط برای ۳۰ تا ۶۰ ثانیه قبل از تخلیه یا بلافاصله بعد از بارگیری است؛ در طول مسیر، دور باید در کمترین حالت ممکن باشد.
- استفاده از سیستمهای مانیتورینگ: استفاده از سنسورهای سنجش اسلامپ در داخل دیگ که لحظه به لحظه تغییرات گشتاور را اندازه میگیرند.
فساد بتن در تراک میکسر بیش از آنکه یک حادثه زمانی باشد، یک قصور فنی در نگهداری و بهرهبرداری از ماشینآلات است. با درک این ظرایف، میتوانید هزینههای ناشی از برگشت بار و تخریب سازه را به حداقل برسانید.
